Dab Tsi yog Rogowski Chev?

Muaj npe tom qab German physicist Walter Rogowski, Rogowski Coil yog ib qho khoom siv hluav taws xob siv rau kev ntsuas hloov tam sim no (AC) xws li kev hloov mus ceev; pulsed tam sim no los yog lub zog zaus sinusoidal dej tsaws ntxhee.

Hauv nws qhov yooj yim tshaj plaws aRogowski coilis ib qho kiav txhab kiav txhab ntawmTxoj kev ntsuas ntawm qhov ntsuas ntawm qhov tsis muaj qhov sib nqus ntawm qhov qub kev hla ntu ntu ntu ntawm cheeb tsamA. Cov hlau xaim yog xa rov qab mus rau qhov pib pib raws txoj kab nruab nrab ntawm qhov qub thiab ob kawg yog feem ntau txuas nrog rau ib txoj kab txuas. Qhov xaus dawb ntawm lub kauj yog ib txwm ntxig rau hauv lub qhov txuas uas nyob ib sab mus rau qhov txuas cable hauv txoj hauv kev uas tso cai rau nws tshem tawm yog li ua kom lub kauj yuav raug muab puag ncig ntawm tus neeg xyuas pib nqa tam sim no los ntsuas.

Nws ua haujlwm li cas?

Ib qho hloov pauv los yog hloov dua siab tshiab tam sim no hauv tus neeg xyuas pib tsim muaj qhov chaw sib nqus thiab kev sib cuam tshuam ntawm qhov chaw sib nqus no thiab Rogowski coil hauv zos rau thaj teb muab qhov hluav taws xob tsis txaus siab nyob rau hauv qhov coil uas yog sib piv rau tus nqi ntawm qhov hloov ntawm qhov ntsuas tam sim no. Muab cov kauj tsim qhov kev kaw sib txuas uas tsis muaj qhov cuam tshuam, nws yuav qhia tau tias qhov voltageEin tsim hauv lub coil yog sib npaug rau tus nqi ntawm qhov hloov ntawm qhov tsis tseem ceeb tam sim no Kuv raws li kev sib raug zoo== H.dI / dt, whereH, lub kauj hauv (Vs / A), yog sib npaug rau toNA.

Yuav kom tau txais qhov tso zis voltageVOUTproportional toIit yog qhov tsim nyog los sib xyaw coil voltageE; li no tus lej siv hluav taws xob tau siv los muab bandwidth txuas rau hauv qab kom qis dua 1 Hz.

Op-amp integrator, hauv nws qhov yooj yim tshaj plaws, nrog kev tawm tswv yim resistorRshand tawm tswv yim capacitorC ib qhov tso zis tawm (= 1 / CR) ∫ Edt. Zuag qhia tag nrho transducer yog li muab los ntawm, Vout=RshI, whereRsh=H / CRis transducer rhiab heev (V / A).

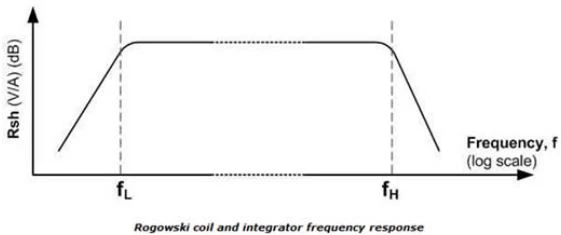

Tus RelationsVoutproportional toIis siv tau thoob plaws hauv qhov hloov pauv bandwidth. Qhov bandwidth txhais tau qhov ntau ntawm qhov ntau ntawm fromfLtofHfor qhov uas qhov siab tiv thaiv tam sim no tuaj yeem ntsuas tau li ntawm 3 dB ntawm cov kev xav tau tshwj xeebRsh.

Thaum qes zaus qhov lej suav qhov nce nce ntxiv thiab hauv txoj kev xav yuav dhau los ua ntu zuj zus raws li qhov zaus qhia xoom. Qhov no yuav ua rau tsis kam lees dc drift thiab lub suab nrov tsawg kawg; li no tus lej kev nce qib tau txwv rau tsawg zaus. Qhov kev txwv no tau tiav los ntawm kev tso ib lub taub lim dhau mus rau hauv ua ke nrog rau kev sib xyaw nrog tus lej. Lub voj voos qes qis tso tawm qhov tsawg zaus bandwidthfL, feem ntau qhov no tsawg dua ntawm 1 Hz.
